產品用途 :

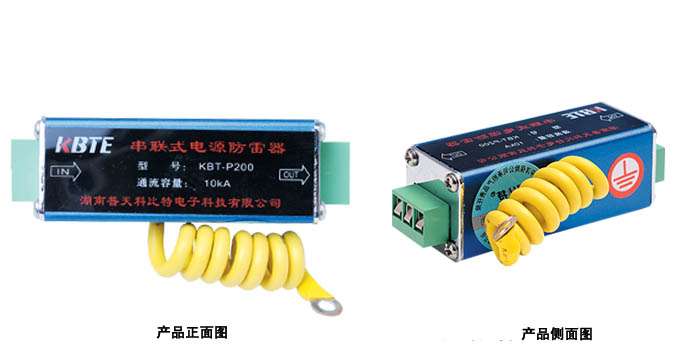

KBT-P200串聯式電源防雷器通流容量為10KA，為小功率電源防雷器，串接于保護設備的前端，設用于攝像機、光端機及各中小功率電子設備的電源末級保護。
主要特點 :
1.響應時間快：能在25us時間內快速響應，使電源線路上的過電壓得到有效抑制，同時對地泄放能量，雷電過后自動恢復正常狀態（高阻態）；
2.有保護電路：當防雷元件劣化或雷擊損壞時，該相住回路自動脫離，同時，先指示燈亮（紅），其它回路繼續正常工作；
3.采用鉗位技術：為確保用戶安全，可靠供電，應用新型鉗位技術，當系統出現故障或防雷器動作時，確保各線間電位差保持不變；
4.內部設有溫控，限制電流，徹底避免火災發生；
5顯示工作狀態：防雷箱面板上有指示燈，指示防雷器的工作狀態，綠燈亮表示防雷器工作正常，紅燈亮表示防雷器該相已不能工作，需維修；
6.通流容量大。
7.安裝簡單、方便，無須特別維護。
安裝說明 :
可采用固定在墻壁上。
注意事項:
1.安裝時必須斷開電源，嚴禁帶電操作，連接導線必須符合要求；
2.防雷箱在工作期間，應定期檢測并查看狀態指示燈是否正常；
3.當紅燈亮?xí)r，表示該相防雷阻件已劣化或被雷擊損壞，需要維修；
4.安裝時，所有連接導線要求短、粗、直，并連接牢靠；
5.安裝完后，合上自動斷路器開關，檢查工作狀態是否正常；
6.用戶單位制定防雷設施管理制度，并指定專人管理；
7.定期檢查（測）防雷箱的工作情況，雷雨過后及時查看，嚴禁已老化的防雷箱未經修復而繼續使用。
技術參數：
名稱 編號 型號 規格 持續工作電壓 （V） 動作 電壓（V） 通流 容量 In （8/20） KA 負載功率（VA） 保護水平 (V) 保護模式 保護等級 外觀尺寸 （mm） 串聯式電源防雷器 49 KBT-P 200/12/10 25 39 10 200 60 縱向L-PE、 N-PE和橫向L- N 精細保護 25×25×88 50 KBT-P 200/24/10 40 68 105 51 KBT-P 200/48/10 75 120 140 52 KBT-P 200/60/10 95 150 185 53 KBT-P 200/110/10 175 270 340 54 KBT-P 200/220/10 320 560 700
